Boquillas de nebulizacion

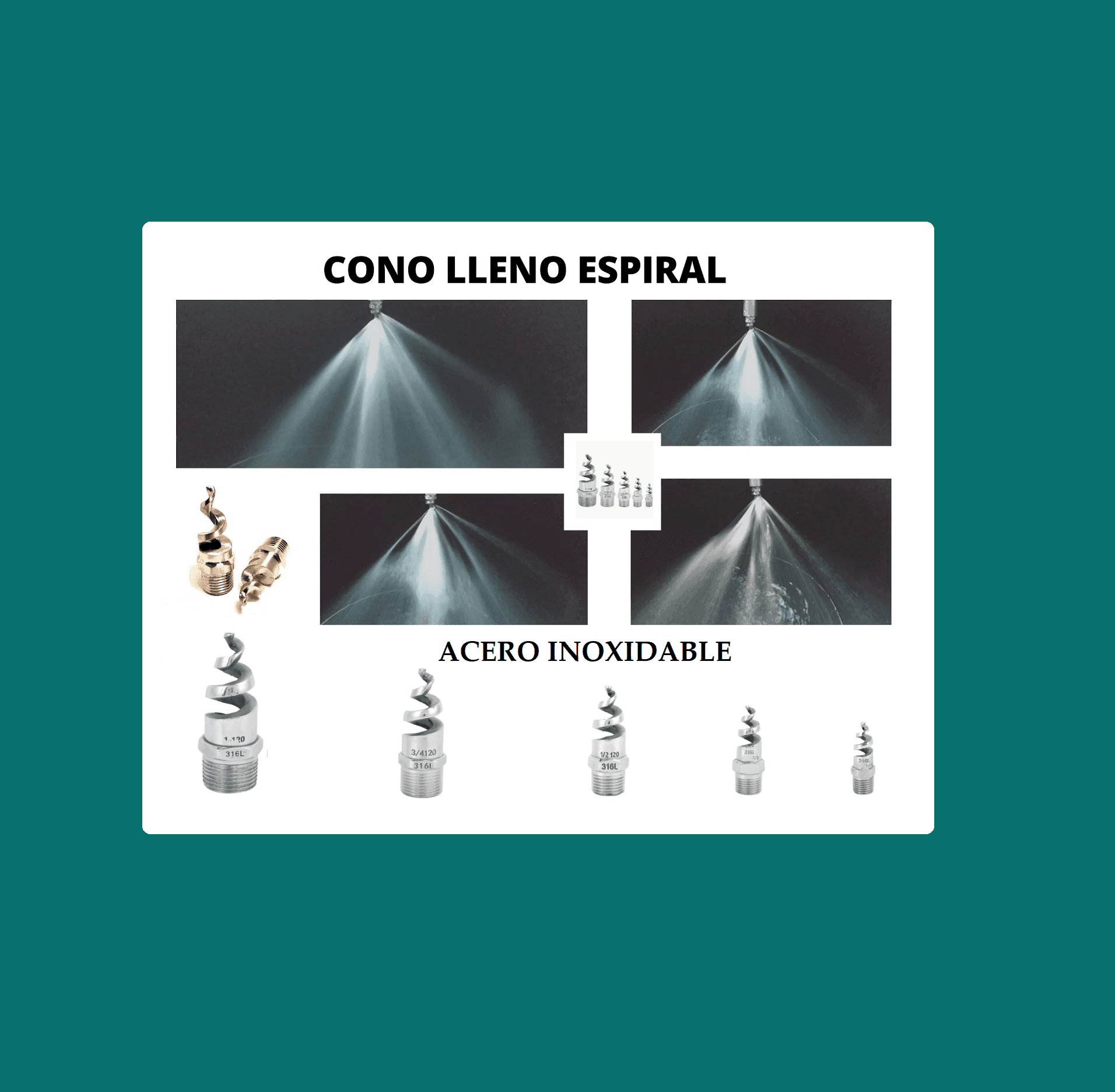

Boquilla espiral de cono lleno
La boquilla FCSN es de cono hueco/lleno con un ángulo de pulverización de 60ºC a 170ºC.
Bajo una presión de 3 bares, el caudal de líquido es de 5,5 a 4140 l/min. 11 tiene un diseño de canal de flujo rápido, que puede disminuir el formax de barrera líquida. Capacidad con cierto tamaño.
La boquilla rociadora giratoria se puede instalar o actualizar en muchos sistemas de tuberías.
Se proporciona rosca NPT/BSPT (macho). Las boquillas comunes de 1/4"-2" son fabricados en latón, SS316, Teflón o PVC.
Se pueden utilizar otros materiales selectivos para aplicaciones especiales.

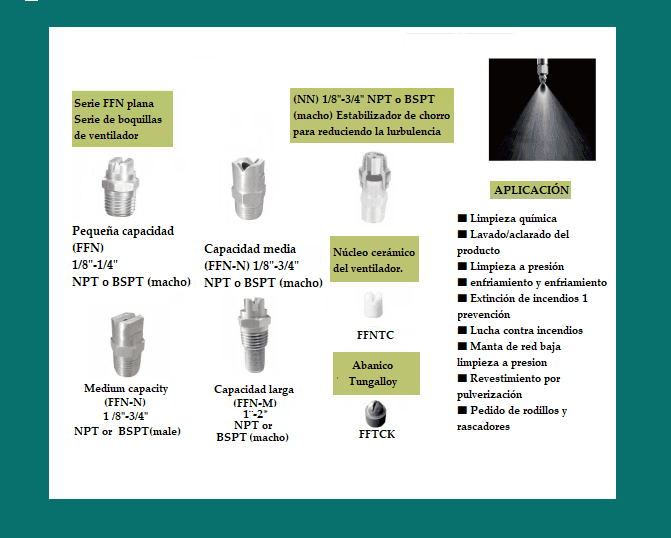

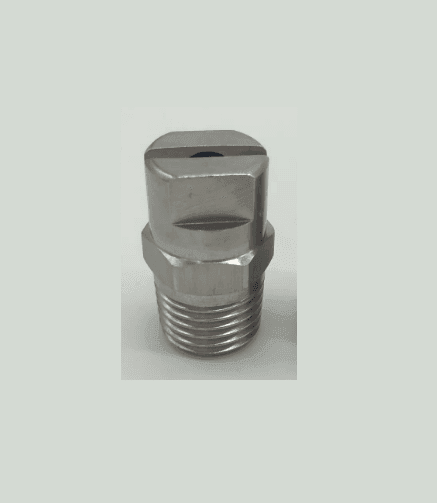

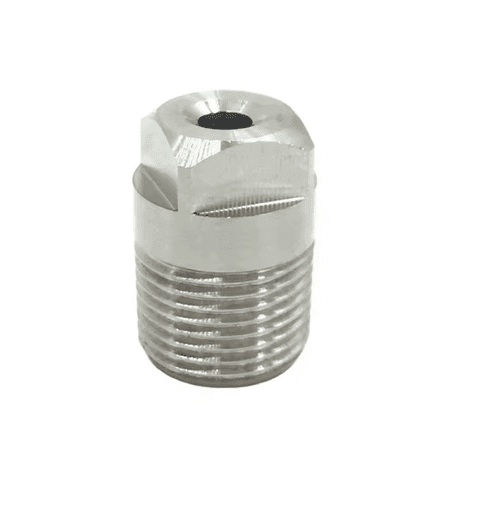

Boquilla de abanico plano serie
Las boquillas de aspersión planas FFN cuentan con una chorro sólido de alto impacto o un spray bronceador plano
patrón con los ángulos de pulverización entre 0º-110º.
Producen una distribución uniforme de
Gotas de tamaño pequeño a mediano. correctamente alineado,
Los bordes de pulverización especialmente cónicos crean un
cobertura uniforme.
Las boquillas de las series FFN y FFN-L tienen
Pequeña capacidad (FFN)
1/8"-1/4"
NPT o BSPT (macho)
externo! conector de rosca de tubería y sus el caudal es inferior a 3,9 I/min a 3 bar.
El filtro interior está disponible para la serie FFN-L.
Boquilla con conector macho únicamente.
Caudales estándar de FFN-N y
La serie FFN-M es de 3,9 I/min o más al 3
Boquilla de abanico plano serie
Con colador (FFN-L) 1/8"-1/4" NPT o BSPT (macho)
Con colador (FFN-L)
1/8"-1/4"
NPT o BSPT (macho)
Medium capacity (FFN-N) 1 /8"-3/4" NPT or BSPT(male
Capacidad media (FFN-N)
1 /8"-3/4"
NPT o BSPT (macho
Pequeña capacidad (FFN) 1/8"-1/4" NPT o BSPT (macho)
Pequeña capacidad (FFN)
1/8"-1/4"
NPT o BSPT (macho)

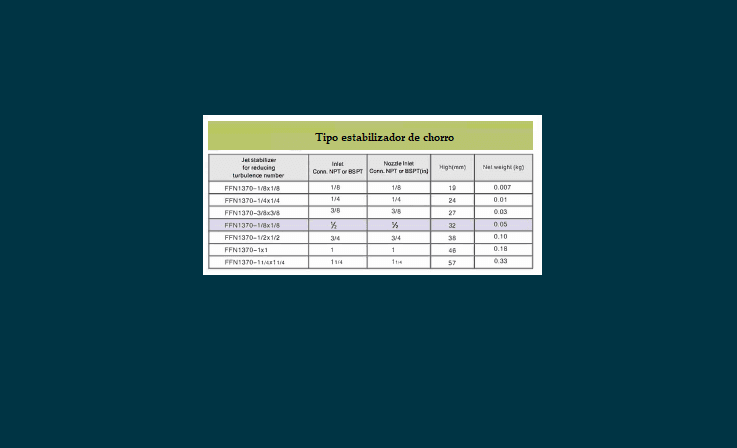

Caracteristicas de diseño
Los estabilizadores de chorro instalados en los cabezales de la boquilla de pulverización plana aumentan la distancia de pulverización.
Cuando las boquillas de aspersión están instaladas en tuberías en forma de T, las tuberías ramificadas o doblar la tubería y el fluido se desvía hacia la boquilla, se produce turbulencia, que difunde el chorro
fluir. El estabilizador minimiza la difusión y concentra el flujo del chorro a través de una capa más delgada y forma más estable, ofreciendo un mejor rendimiento en distancia de chorro y potencia duradera.

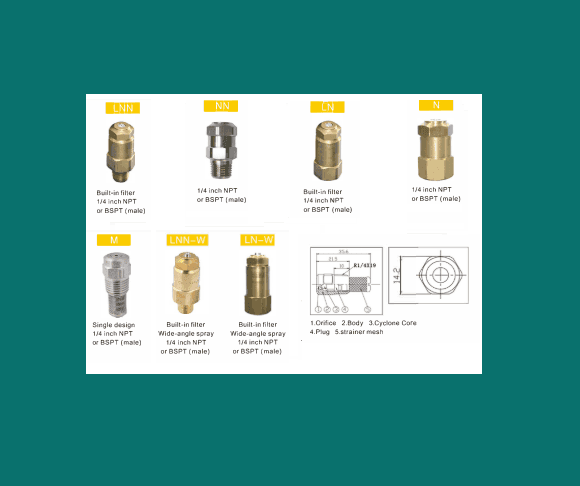

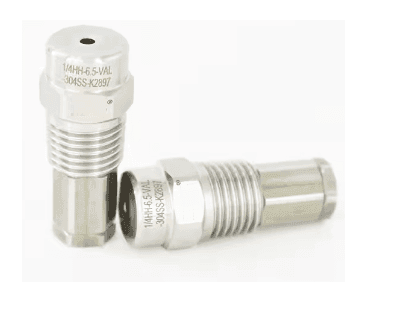

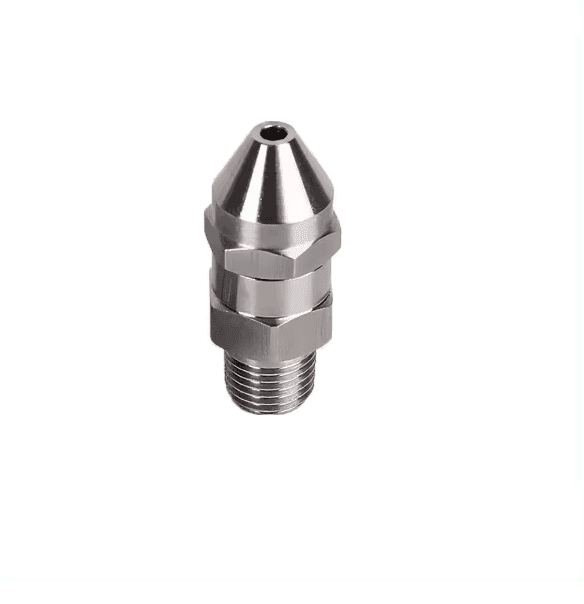

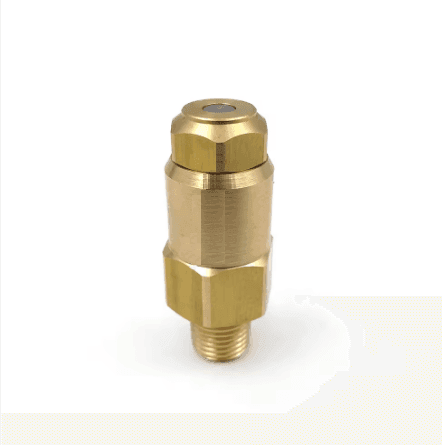

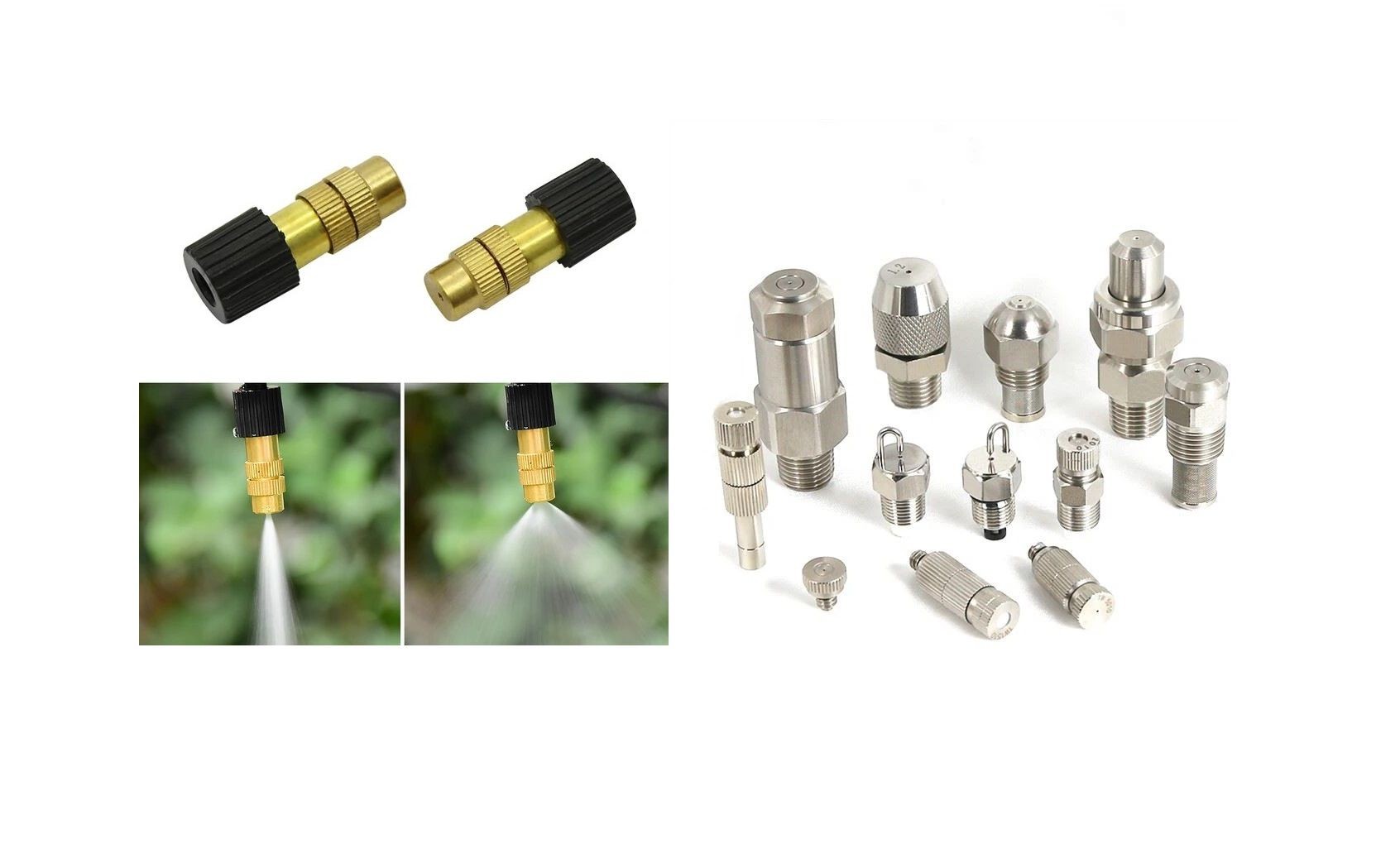

Boquilla atomizada fina
APLICACIÓN
■ Humectación en cámara de control de aire
■ Refrigeración para gas y metal
■ Pulverización de medicamentos líquidos
■ acondicionamiento de la humedad
■ enfriamiento evaporativo
CARACTERÍSTICAS DEL DISEÑO
■ Refrigeración para gas y metal
■ Pulverización de medicamentos líquidos
■ acondicionamiento de la humedad
■ enfriamiento evaporativo
La boquilla de atomización fina utiliza el fluido.
presión para producir el extremadamente fino
partícula, y el patrón de oración es uniforme
Cono hueco, que puede hacer que el spray
como nieblas.
Todas las piezas están compuestas con precisión.
La disposición del orificio, el núcleo cónico y
El filtro es fácil de desmontar para
Excaming y lavado.
Todas las boquillas anteriores tienen coladores.
Services
Filtro incorporado 1/4 pulgada NPT o BSPT (macho)
Filtro incorporado
1/4 pulgada NPT
o BSPT (macho)
Diseño único 1/4 pulgada NPT o BSPT (masculino)
Diseño único
1/4 pulgada NPT
o BSPT (masculino)
1/4 pulgada NPT o BSPT (masculino)
1/4 pulgada NPT
o BSPT (masculino)
Relleno incorporado 1/4 pulgada NPT o BSPT (masculino)
Relleno incorporado
1/4 pulgada NPT
o BSPT (masculino)

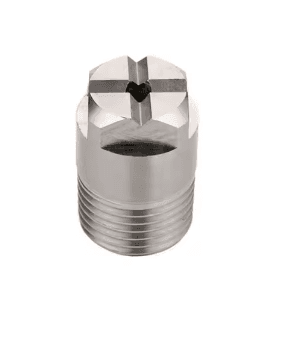

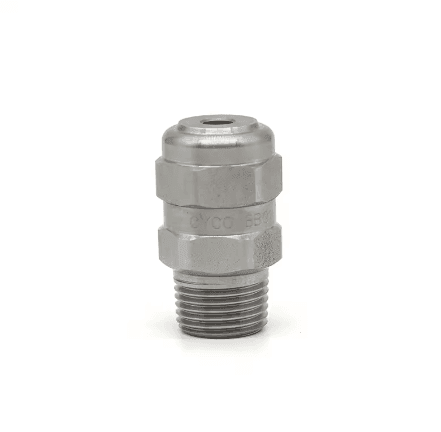

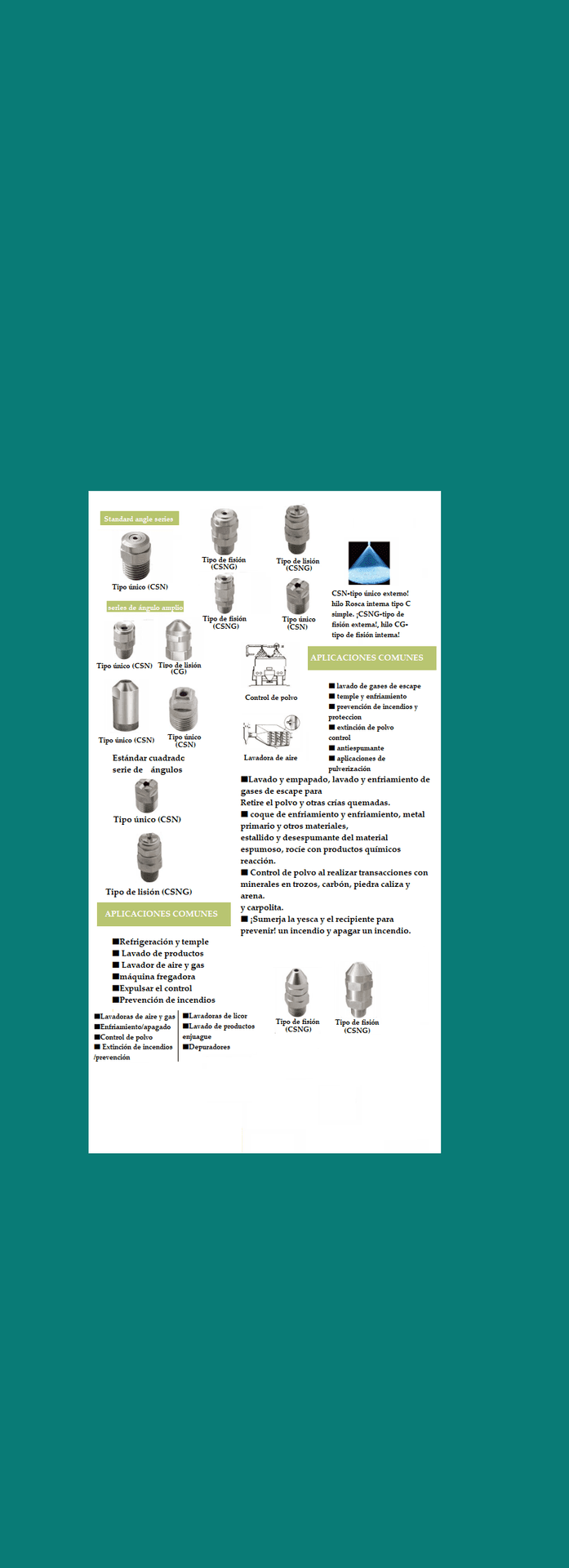

Boquilla rociadora de cono lleno serie
Las boquillas de aspersión de la serie de ángulo estándar CSN presentan un patrón de aspersión de cono lleno con una serie de ángulo estándar
Los impactos redondos son a y los ángulos de pulverización entre 43º y 106º.
Producen una distribución uniforme de gotas de tamaño mediano a grande en una amplia gama de caudales y presiones. Su distribución uniforme de pulverización resulta de un diseño de paleta único,pasajes de flujo grandes y fáciles y diseño superior de control de pulverización.
Mecanizadas críticamente, las boquillas metálicas de la serie CSN garantizan un rendimiento correcto y confiablecon tamaños exactos. Son ideales para aplicaciones que requieren una cobertura completa en un área determinada.
Las boquillas metálicas de la serie CSNG tienen tapa y paleta extraíbles.
Se pueden conectar adecuadamente
con colección de tuberías y múltiples tuberías. Según esta forma de diseño, su extremo de trabajo (tapa y paleta)
Se puede quitar del cuerpo de la boquilla para revisarlo y limpiarlo, sin derribarlo.
Las boquillas de aspersión de la serie CSN de gran ángulo cuentan con un patrón de aspersión de cono sólido con una área de impacto redonda y ángulos de pulverización.
Las boquillas de aspersión de la serie de ángulo estándar cuadrado CSN cuentan con un patrón de aspersión de cono sólido con una área cuadrada y ángulos de pulverización entre 40o y 105o
Las boquillas de ángulo estrecho de la serie CSN cuentan con un patrón de pulverización de cono completo con un impacto redondo y ángulos de pulverización de 30 o 15 °
Producen una distribución uniforme de gotas de tamaño mediano a grande y proporcionan importantes Impacto significativamente mayor por unidad de área que las boquillas de ángulo más amplio con el mismo caudal, y todas
Tienen tapa y paletas extraíbles.
Los tamaños 1/8" y 1-1/4" están hechos de barra de acero, mientras que los tamaños 1-1/4 y mayores están moldeados.
La boquilla de ángulo estrecho está hecha de un proceso grueso y delgado, que realiza la precisión.
¿Comió las especificaciones para garantizar lo mejor? Con el Rendimiento.
El diseño exclusivo de paletas proporciona una calidad superior.
My services
Tipo de fisión (CSNG)
Tipo único (CSN)
Tipo de fisión (CSNG)
Tipo único (CSN)
Single lype(CSN)
Fission type (CSNG)
Tipo de fisión (CG)
Tipo único (CSN)
Tipo único (CSN)

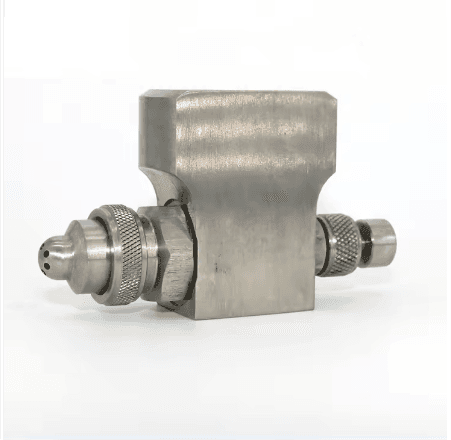

Boquilla atomizadora de aire
Caracteristicas de diseño
La boquilla atomizadora de aire ABCDust tiene una estructura interior especial, que puede mezclar uniformemente líquido y gas y generar pequeñas gotas de pulverización o gran gota de pulverización. En una situación común, podemos gelificarnos muy pequeños. (aproximadamente 30 mm) de caída de pulverización de líquido al aumentar la presión del aire o disminución de la presión hidráulica. Atomizado ajustable puede ajustar el líquido capacidad. Puede cumplir con el requisito de pulverización sin cambio de presión de aire y presión hidráulica.
Por lo tanto, tiene buena adaptabilidad. Cada dispositivo de pulverización se compone de un cabezal de aire y tapa de líquido, que puede ofrecer dos modos de pulverización, abanico plano y redondo, con amplia cobertura de capacidad líquida. Varios tamaños de entrada disponibles articulación para boquilla pulverizadora. es flexible con pieza cambiables.
La boquilla atomizadora tiene un buen efecto de humedad. 11 es el ideal
elección para el lugar donde se requiere control de humedad.
Services

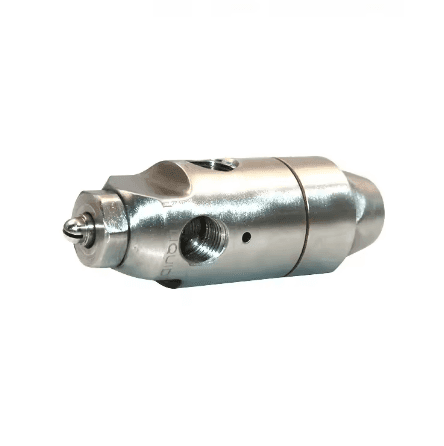

boquilla atomizadora de aire automática DJAA
La boquilla de pulverización DJAA de 1/8 es una boquilla de atomización compacta y automática, con una tubería para un solo gas, está diseñada para usarse en áreas pequeñas. El tamaño de la entrada de aire y líquido de la rosca del tornillo es de 1/8 de pulgada NPT o BSPT (interior).
Boquilla 1/4 DJAA
La boquilla 1/4 DJAA tiene rosca para aire y líquido con el tamaño de entrada de 1/4 de pulgada NPT o BSPT (hembra), y tamaño de entrada del controlador de gas con rosca de 1/8 de pulgada NPT o BSPT (hembra). Este tipo de boquilla se utiliza con Tapa de líquido de pequeño flujo.
Boquilla pulverizadora 1/8 DJAA
Con un solo gaseoducto, se puede utilizar una boquilla de 1/4 DJAA.
Sed en atomización y gas impulsor.
Controla la presión.
para impulsar el gas y el líquido atomizador durante el período de "encendido y apagado".
Este tipo de boquilla requiere una presión de gas de 2 bar a
al menos, y podría circular 180 veces por minuto.
Pulverizador bidireccional
La discreción de pulverización
bidireccional tiene dos características correctas de los accesorios de pulverización.
Su entrada de aire y líquido es vertical a
la línea de pulverización. El aire y el líquido entran en el cuerpo de la boquilla en direcciones opuestas
a través de un tamaño de entrada de
114 pulgadas (1/4-2J) y 112 pulgadas (1⁄2·
2J) TNP o BSPT (hembra).
Top inlet
La entrada de aire y líquido en la
parte superior es vertical a la línea de pulverización.
El tamaño de la conexión
inlel es de 1I8 y 1/4 de pulgada NPTorBSPT (hembra).
Back connect
En la parte posterior, la línea central de entrada de aire y líquido entra en la boquilla de pulverización hacia atrás y horizontalmente a la línea de pulverización.
El tamaño de la conexión de entrada es de 114 y 1⁄2 pulgada NPT o 8SPT (hembra).
Top inlet
La discreción del rociador doble tipo 1/8-2 tiene dos accesorios de rociado correctos, su entrada de aire y
líquido es vertical a la línea de rociado. El tamaño de la entrada discreta es de 1/8 de pulgada NPT o BSPT (hembra).
